Un ghid complet pentru părțile mânerului ușii și anatomia acestora

Un ansamblu de mâner de ușă este compus din mai multe părți interdependente - inclusiv mânerul sau mânerul, plăcuța trandafirii sau blazonul, axul, șurubul de blocare, placa de blocare și diverse mecanisme interne - fiecare jucând un rol specific în funcționare, securitate și estetică. Înțelegerea fiecărei piese de mâner de ușă după nume și funcție este esențială pentru reparații sigure, comanda precisă a pieselor de schimb, instalarea cu succes de bricolaj și luarea unur decizii informate de cumpărare. Acest ghid acoperă anatomia completă a mânerelor ușilor din toate tipurile majore, de la seturi simple de trecere la seturi complexe de încuietori cu mortare.

De ce contează înțelegerea pieselor pentru mânerul ușii

Majoritatea mânerul ușii defecțiunile — funcționare rigidă, fitinguri slăbite, alinierea greșită a zăvorului și defecțiunile încuietorilor — pot fi diagnusticate și rezolvate fără ajutor profesional, odată ce înțelegeți rolul fiecărei componente în ansamblu.

Numai în Statele Unite, piața feroneriei pentru uși este evaluată la peste 3,8 miliarde de dolari anual , proprietarii de case și administratorii de proprietăți înlocuind sau reparând milioane de mânere de uși în fiecare an. Cu toate acestea, studiile privind returnările de îmbunătățiri pentru locuințe arată că majoritatea înlocuirilor de feronerie ale ușilor sunt nepotrivite sau instalate incorect - cel mai adesea deoarece cumpărătorii nu au înțeles anatomia a ceea ce înlocuiau.

Un mâner de ușă nu este niciodată o singură componentă. Chiar și cea mai simplă pârghie de trecere conține cel puțin opt distincte piesele mânerului ușii , fiecare fabricat la toleranțe precise. Cunuașterea numelui, locației, materialului și funcției fiecărei piese transformă o selecție confuză de culoar hardware într-o alegere încrezătoare și informată.

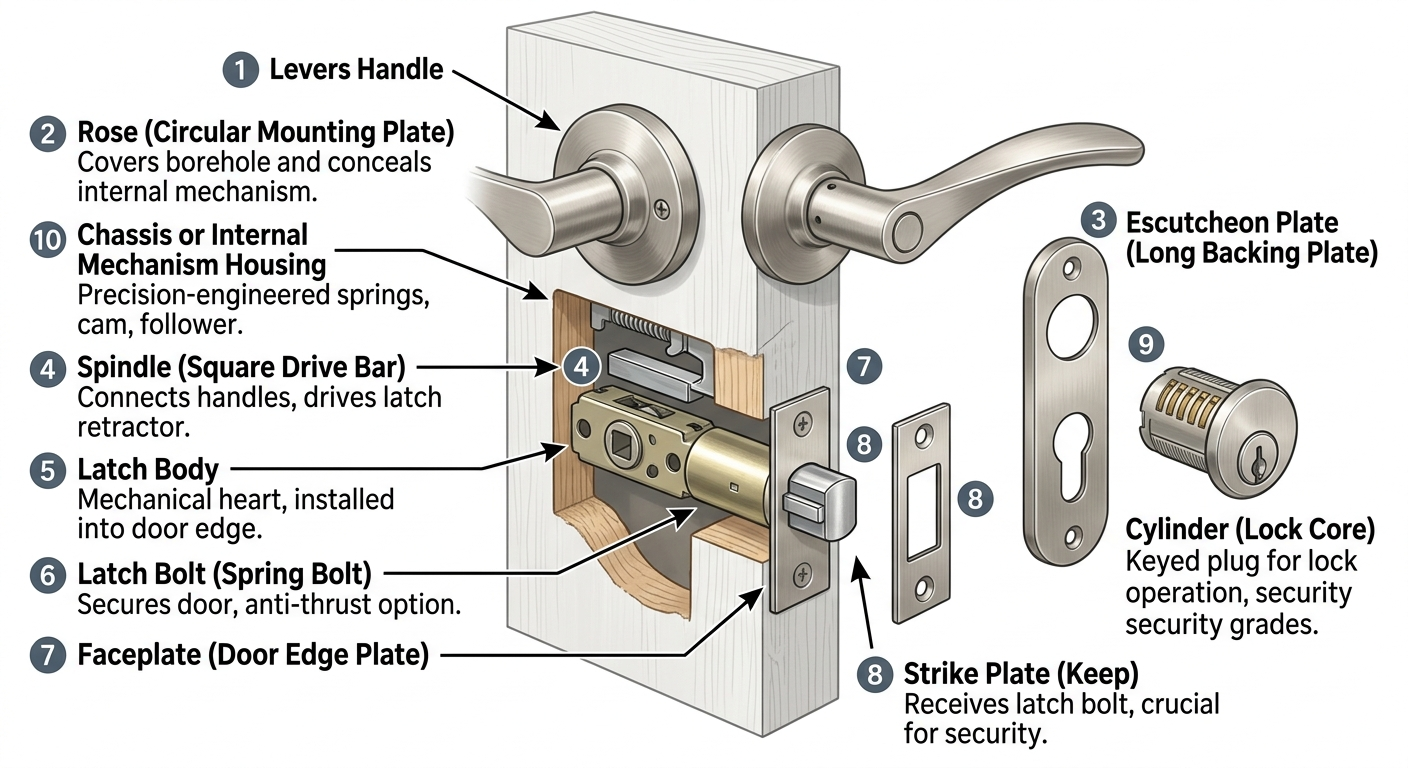

Piesele de bază ale mânerului ușii: o defalcare completă a anatomiei

Fiecare ansamblu de mâner de ușă – indiferent de stil, marcă sau preț – are în comun un set comun de componente fundamentale care lucrează împreună pentru a acționa zăvorul și a asigura ușa.

1. Mânerul sau butonul (elementul de prindere)

Mânerul sau butonul este componenta principală a interfeței cu utilizatorul - partea pe care o prindeți și o operați. Este cel mai vizibil parte mânerul ușii și de obicei alegerea estetică primară. Mânerele pârghiei sunt forma modernă dominantă, înclinate în jos în repaus și apăsate în jos pentru a retrage șurubul de blocare. Butoanele sunt sferice sau cilindrice, necesitând o mișcare de prindere și rotație pentru a funcționa. Tragerile pentru uși sunt mânere fixe, care nu se rotesc, utilizate la ușile acționate prin împingere.

Dimensiunile mânerului sunt standardizate: majoritatea mânerelor de pârghie rezidențiale măsoară 4 până la 5 inci lungime de la centrul axului până la vârf, în timp ce mânerele manetelor de calitate comercială se pot extinde între 5 și 6,5 inchi pentru a respecta cerințele de accesibilitate ADA (Americans with Disabilities Act), care impun o lungime de prindere de minim 4 inci. Opțiunile de materiale includ alamă solidă, aliaj de zinc (zamak), oțel inuxidabil, aluminiu și fontă sub presiune - fiecare cu caracteristici distincte de greutate, durabilitate și finisaj.

2. Trandafirul (Placă circulară de montare)

Trandafirul este placa decorativă circulară sau pătrată care se află între mânerul pârghiei și fața ușii. Funcția sa principală este de a acoperi gaura din ușă și de a ascunde șasiul mecanismului intern. Trandafirii sunt de obicei 2,25 până la 2,75 inchi (57–70 mm) în diametru pentru hardware rezidential. Acestea sunt fixate pe ușă fie prin șuruburi ascunse (cea mai comună și sigură metodă) sau printr-un inel de fixare care se fixează într-o canelură de pe carcasa axului.

Profilul trandafirului - aliniat, înălțat sau bombat - afectează atât estetica, cât și distanța mânerului față de suprafața ușii. Un trandafir ridicat oferă mai mult spațiu pentru degete atunci când acționează pârghia, ceea ce este deosebit de important pentru ușile cu muluri aplicate la suprafață sau panuuri decorative adiacente locației mânerului.

3. Placa de scut (Placă de suport lungă)

Placa de blazon (numită și placă din spate sau placă lungă) este o versiune alungită a trandafirului care găzduiește atât mecanismul mânerului pârghiei, cât și o gaură a cheii sau un cilindru de blocare într-o singură placă unificată. Mai degrabă decât două plăci trandafiri separate, un blazon prezintă un singur element vizual integrat - care acoperă gaura de zăvor în poziția inferioară și cilindrul de blocare în poziția superioară. Ecusoanele sunt standard în ansamblurile de încuietori cu mortare și se găsesc în mod obișnuit pe feronerie de stil de epocă și de calitate arhitecturală. Plăcile standard pentru scuturi măsoară aproximativ 7 până la 9 inci înălțime pe 2,5 până la 3 inci lățime .

4. Axul (bară de antrenare pătrată)

Axul este bara metalică cu secțiune pătrată care trece prin centrul ușii (prin mecanismul de blocare) și conectează mânerul pe o parte de mânerul pe cealaltă. Când mânerul este acţionat, axul se roteşte şi antrenează retractorul zăvorului în interiorul corpului zăvorului. Dimensiunile axului sunt critice pentru compatibilitate: dimensiunea standard a arborelui rezidențial este 8 mm × 8 mm pătrat în Europa și pe multe piețe internaționale, în timp ce piața din SUA utilizează dimensiuni ale axului care variază în funcție de producător (de obicei 5/16" pătrat sau 3/8" pătrat). Lungimea axului trebuie să se potrivească, de asemenea, cu grosimea ușii - ușile standard de 35–45 mm sunt deservite de un ax de 70 mm, în timp ce ușile mai groase necesită fusuri extinse sau cu lungime reglabilă.

5. Corpul de blocare (tubular sau mortar)

Corpul de blocare este inima mecanică a ansamblului mânerului ușii, instalat în marginea ușii și care conține șurubul de blocare și mecanismul său de retragere. Este disponibil în două configurații principale care definesc întreaga arhitectură a sistemului de mâner:

• zăvor tubular: O unitate cilindrică instalată printr-un singur foraj circular găurit de pe fața ușii, cu o gaură mai mică separată găurită de la marginea ușii. Cel mai comun format în construcțiile rezidențiale. Diametrul tubului este standardizat la 57 mm (2¼") în majoritatea piețelor. Retractorul intern este antrenat direct de ax.
• Încuietoare cu mortare: O carcasă dreptunghiulară mai mare instalată într-o mortare (buzunare) dăltuită sau direcționată în marginea ușii. Conține zăvorul și, de obicei, zăvorul, într-o singură unitate integrată. Cutiile de mortare măsoară aproximativ 65 mm lățime × 130–165 mm înălțime în clasele rezidențiale și semnificativ mai mare în versiunile comerciale pentru sarcini grele.

6. Șurubul de blocare (Șurubul cu arc)

Șurubul de blocare este șurubul triunghiular sau dreptunghiular cu arc care iese din marginea ușii și cuplează placa de contact pentru a ține ușa închisă. Fața sa de conducere înclinată („rampa”) permite ușii să se închidă prin împingerea șurubului spre interior pe buza plăcii de blocare, după care arcul îl fixează înainte în orificiul de blocare. Șuruburile de blocare sunt disponibile în configurații standard și de securitate: a zăvor standard rezidențial iese în afară cu aproximativ 12–14 mm, în timp ce un șurub de blocare anti-împingere este întărit pentru a rezista atacurilor de reglare a cărților de credit, cu o față întărită anti-strângere și o aruncare mai adâncă de 14–18 mm.

7. Placa frontală (Placă frontală de blocare sau Placă de margine a ușii)

Placa frontală este placa metalică plată de pe marginea ușii prin care iese șurubul de blocare. Este înșurubat pe marginea ușii și oferă un aspect curat și finisat, protejând în același timp marginea găurii de blocare. Plăcile standard sunt fie plate (pentru uși cu margini pătrate) fie curbate/rază (pentru uși cu margini razele). Placa frontală determină, de asemenea, dimensiunile frontale care trebuie să se potrivească cu placa de fixare pentru o aliniere adecvată. Plăcile frontale din oțel inuxidabil și alamă sunt standard; Ansamblurile de blocare rezistente la foc folosesc plăci frontale din oțel cu benzi intumescente care se extind în condiții de incendiu pentru a etanșa golul ușii.

8. Placa de atac (Păstrare)

Placa de închidere este placa metalică de întărire montată pe montantul tocului ușii care primește șurubul de blocare (și șurubul de blocare pe încuietori). Are un buzunar sau o cutie încastrată în care zăvorul intră când ușa este închisă. Placa de fixare este una dintre cele mai critice pentru securitate piesele mânerului ușii — o placă de lovitură standard de calitate pentru constructor, fixată cu șuruburi de ½ inch, oferă o rezistență minimă la atacurile de picior, în timp ce o placă de lovitură de securitate rezistentă, cu șuruburi de 3 inchi (75 mm) care ajung în cadrul structural, poate crește rezistența la pornirea ușii cu un factor de 3–5× , conform testelor efectuate de organizațiile de securitate. Loviturile de cutie (cu un buzunar mai adânc) sunt preferate în detrimentul loviturilor plate pentru durabilitatea blocării și reducerea zgomotului.

9. Cilindru (miez de blocare)

În seturile de mânere de închidere a ușii, cilindrul este dopul cu cheie care traduce profilul corect al cheii în mișcare de rotație pentru a acționa mecanismul de blocare. Formatele comune de cilindru includ: cilindri cu stifturi (cel mai răspândit tip rezidențial, folosind știfturi de șofer cu arc și chei), cilindri de blocare a discului (securitate mai ridicată, utilizați în încuietori cu mortare de calitate) și încuietori cu came (utilizate în feronerie pentru dulapuri și uși glisante). Securitatea cilindrului este evaluată de standarde precum EN 1303 în Europa (clasele 1–6) și ANSI/BHMA A156.5 în SUA. Un cilindru de grad 6 EN 1303 rezistă 150 kg de forță de foraj, 150 Nm de atac cuplu și 100 de încercări de ridicare în testarea standardizată.

10. Șasiul sau carcasa mecanismului intern

În spatele fiecărei plăci trandafirii se află șasiul intern - o carcasă proiectată cu precizie care conține arcurile, camele, mecanismul de urmărire și mecanismul de întoarcere care transformă mișcarea mânerului în retragerea zăvorului și readuce mânerul în poziția orizontală de repaus. Mecanismul de întoarcere cu arc este una dintre componentele cel mai frecvent uzate la ușile de mare utilizare. Mânerele ușilor de calitate comercială sunt evaluate pentru minim 250.000 de cicluri de operare conform standardelor ANSI/BHMA de gradul 1, în timp ce mânerele rezidențiale de gradul 2 sunt evaluate pentru 400.000 de cicluri și de gradul premium 1 pentru 1.000.000 de cicluri.

Piese pentru mânerul ușii după tipul mânerului: ce se schimbă între modele

Părțile specifice prezente într-un ansamblu de mâner de ușă variază semnificativ, în funcție de faptul că este vorba despre un set de trecere, un set de confidențialitate, un set de intrare sau un încuietor mortar - înțelegerea acestor diferențe previne greșelile costisitoare de cumpărare.

Tabelul 1: Tipuri de set de mânere de ușă comparate în funcție de prezența componentelor - zăvor, cilindru de blocare, buton de confidențialitate și zăvor - care arată ce părți ale mânerului de ușă sunt incluse în fiecare configurație și aplicațiile lor tipice.

Materiale componente ale mânerului ușii: modul în care alegerea materialului afectează durabilitatea și finisajul

Materialul din care este fabricată fiecare piesă de mâner de ușă determină în mod direct durabilitatea sa mecanică, rezistența la coroziune, greutatea, păstrarea calității finisajului și costul de proprietate pe termen lung.

Tabelul 2: Comparația materialelor obișnuite ale componentelor mânerului ușii în funcție de aplicația tipică, durabilitatea mecanică, rezistența la coroziune, greutatea și calitatea reținerii finisajului pe termen lung.

Măsurători critice în piesele mânerului ușii: obținerea dimensiunilor corecte

Măsurătorile incorecte sunt cauza cea mai frecventă de incompatibilitate la înlocuirea pieselor mânerului ușii - trei dimensiuni trebuie verificate înainte de a cumpăra orice componentă de schimb.

Distanța înapoi

Reglarea este distanța orizontală de la marginea ușii (unde se află placa frontală a zăvorului) până la centrul găurii prin fața ușii pe unde trece axul. Această măsurătoare determină locul în care se află mânerul față de marginea ușii. Backset-urile rezidențiale standard sunt 2⅜ inci (60 mm) și 2¾ inci (70 mm) . Majoritatea zăvoarelor tubulare sunt reglabile pentru a găzdui ambele, dar zăvoarele cu mortare sunt fixate la fabricație. Folosirea unei poziții greșite înseamnă că mânerul va fi fie prea aproape de marginea ușii (creând un pericol de siguranță), fie prea departe de aceasta (lăsând un spațiu inestetic pe placa frontală).

Diametrul găurii

Forajul frontal acceptă șasiul sau mecanismul de blocare tubular. Diametrul alezajului standard nord-american este 2⅛ inci (54 mm) , în timp ce ușile europene folosesc în mod obișnuit a 72 mm gaură de foraj pentru zăvoare tubulare. Forajul de margine (pentru corpul zăvorului) este standardizat la 25–32 mm în funcție de tipul de blocare. Înainte de a cumpăra, confirmați întotdeauna că diametrul șasiului setului de mânere se potrivește cu gaura de foraj existentă a ușii dvs. - mărirea unui foraj este simplă, dar reducerea acesteia necesită o placă de umplere sau o nouă secțiune de ușă.

Distanța centru-centru (măsurare PZ)

La ansamblurile de blocare cu mortare și mânerele plăcilor de blazon, măsurarea PZ (Pfeilzentrum, sau „centrul săgeții”) se referă la distanța verticală dintre centrul arborelui și centrul cilindrului. Această măsurătoare este esențială pentru plăcile de blazon și mânerele de schimb de pe încuietori cu mortare. Măsurătorile comune PZ sunt 72 mm, 92 mm și 110 mm . O blazonă achiziționată cu o distanță PZ greșită va lăsa orificiul axului sau orificiul cheii nealiniat cu carcasa mortarei din interiorul ușii.

Defecțiuni comune ale părților mânerului ușii și cum să le diagnosticăm

Majoritatea door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Mânerul nu revine la orizontală după operare: Arcul de retur din interiorul șasiului s-a obosit sau s-a rupt. Aceasta este cea mai comună defecțiune mecanică la ușile interioare de mare utilizare. Arcul este o componentă consumabilă — în cazul hardware-ului bugetar, întregul șasiu poate avea nevoie de înlocuire; pe feronerie de calitate, arcuri de schimb sunt disponibile separat.
• Șurubul de blocare nu se retrage atunci când mânerul este acționat: Fie axul s-a uzat oval (și-a pierdut secțiunea pătrată din cauza cuplului repetat), orificiul pătrat din discul din interiorul șasiului s-a rotunjit, fie arcul retractorului de blocare s-a rupt. Verificați prin îndepărtarea mânerului și testând direct angajarea axului cu zăvorul.
• Ușa nu se închide / zăvorul se întoarce: Placa de blocare este aliniată greșit - fie decalată vertical față de traiectoria șurubului de blocare, fie îngroșată prea puțin pentru a accepta racordarea completă a blocului. Ajustarea poziției plăcii de contracare cu 2-3 mm rezolvă de obicei acest lucru. Alternativ, arcul șurubului de blocare s-a slăbit și nu mai poate proiecta șurubul suficient.
• Mânerul sau trandafirul se simte liber: Șuruburile care fixează trandafirul de ușă s-au slăbit în timp. Acest lucru este obișnuit atunci când șuruburile se îndreaptă direct în ancore din plastic, mai degrabă decât într-un șasiu metalic filetat. Strângerea șuruburilor traversante (accesate de obicei prin îndepărtarea capacului trandafir) rezolvă de obicei problema; înlocuiți ancorele din plastic cu inserții filetate metalice pentru o fixare permanentă.
• Cheia se rotește, dar blocarea nu se cuplează: Cama de pe cilindrul de blocare s-a deconectat de la dispozitivul de acționare al șurubului din interiorul carcasei mortarei sau piesa de coadă (știftul de conectare între came cilindrului și mecanismul de blocare) s-a forfecat. Acest lucru necesită fie înlocuirea cilindrului, fie, în cazurile de mortare, înlocuirea întregului corp de broască.

Întrebări frecvente despre piesele mânerului ușii

Î: Cum se numește placa mică din jurul mânerului unei uși?

Mica placă circulară aflată direct în spatele unui mâner sau al unui buton se numește trandafir (de asemenea, farfurie de trandafiri sau capac de trandafiri). Când această placă este alungită pentru a acoperi atât mecanismul mânerului, cât și o gaură a cheii într-o singură placă decorativă, se numește un blazon sau placa din spate. Ambele îndeplinesc aceeași funcție principală: ascunderea feroneriei de fixare și a gaurii din fața ușii, oferind în același timp o tranziție decorativă finită între mâner și suprafața ușii.

Î: Cum știu dacă axul mânerului ușii trebuie înlocuit?

Un ax trebuie înlocuit atunci când secțiunea sa transversală pătrată s-a uzat la un profil rotunjit sau oval de ani de cicluri de cuplu. Pentru a verifica: scoateți mânerul și examinați capetele axului. Dacă colțurile sunt vizibil rotunjite în loc de unghiuri ascuțite de 90° sau dacă axul se clătinește excesiv în orificiul de închidere, este necesară înlocuirea. Un ax uzat este cea mai eficientă înlocuire - costă foarte puțin (de obicei 1–5 USD pentru un ax de înlocuire standard) în comparație cu înlocuirea întregului zăvor sau a setului de mânere și va restabili funcționarea completă dacă corpul zăvorului în sine nu este deteriorat.

Î: Care este diferența dintre o încuietoare cu mortare și un zăvor tubular?

A zăvor tubular este o unitate cilindrică simplă care conține doar un șurub de blocare cu arc, instalat printr-o singură gaură rotundă în fața ușii. Acționează numai zăvorul - închiderea de siguranță este asigurată de un șurub separat, dacă este necesar. A broasca cu mortare este o carcasă dreptunghiulară mai mare, instalată într-un buzunar dăltuit pe marginea ușii, care conține șurubul de blocare, șurubul și, adesea, un snib de confidențialitate, totul într-o singură unitate integrată. Încuietorile cu mortare sunt mult mai sigure și durabile, dar necesită o instalare mai complexă și sunt mai scumpe - de obicei, de 3-8 ori costul feroneriei echivalente pentru zăvor tubular.

Î: Pot înlocui doar cilindrul dintr-un mâner de ușă fără a înlocui întregul set?

Da, în majoritatea cazurilor. Cilindrii de blocare din seturile de mânere ușilor de intrare și încuietorile cu mortare sunt proiectate pentru a fi detașabile și înlocuibile independent de hardware-ul mânerului - aceasta se numește re-cilindru operare. Pentru a înlocui cilindrul, de obicei, scoateți trandafirul sau blazonul, slăbiți șurubul de fixare a cilindrului accesibil de la marginea ușii și retrageți cilindrul. Cilindrul de schimb trebuie să se potrivească cu formatul cilindrului existent (profil euro, oval sau cilindru cu buton) și să aibă lungimea corectă a camei pentru a cupla mecanismul de blocare. Reciclarea este o actualizare standard de securitate care costă mult mai puțin decât înlocuirea completă a hardware-ului.

Î: De ce unele mânere de uși au doi trandafiri, în timp ce altele au o placă de blazon?

Alegerea dintre doi trandafiri separati față de o singură placă de blazon este în primul rând estetică, dar reflectă și mecanismul de blocare de la bază. Doi trandafiri separati sunt utilizate pe seturi de trecere, seturi de intimitate și seturi de intrare cu mecanisme de blocare tubulare - fiecare trandafir acoperă o parte a găurii de foraj independent. A placă cu o singură placă acoperă atât mecanismul mânerului, cât și cilindrul de blocare într-un singur element vizual integrat și este asociat arhitectural cu încuietori mortare, feronerie în stil de epocă și design contemporan premium. Plăcile de blazon permit un impact decorativ mai dramatic și se găsesc adesea în proiectele de calitate arhitecturală în care feroneria ușii este o declarație de design.

Î: Ce este un set de mânere de ușă false și unde sunt diferite piesele?

Un set de mânere false de ușă conține doar părțile exterioare vizibile - mânerul și trandafirul - fără corp de zăvor, ax sau mecanism intern. Mânerul este fix (nerotitor) și este fixat direct pe suprafața ușii cu șuruburi ascunse în spatele trandafirului. Seturile de manechin sunt folosite la ușile care nu necesită zăvor - cum ar fi panourile ușilor pliabile, ușile dulapului și foita fixă ​​a unei perechi de uși franceze. Acestea oferă continuitatea vizuală a unui set de mânere potrivite în întreaga casă, fără costul sau complexitatea instalării unui mecanism de blocare funcțional, unde nu este necesar.

Concluzie: cunoaște-ți piesele pentru mânerul ușii pentru decizii mai inteligente

Înțelegerea anatomiei complete a piesele mânerului ușii — de la elementul de prindere și prin intermediul axului, corpul zăvorului, placa frontală, placa de fixare, cilindru și șasiu intern — oferă proprietarilor de case, constructorilor și specificatorilor cunoștințele necesare pentru a lua decizii precise de reparație, achiziții precise de înlocuire și alegeri de instalare sigure.

Fiecare componentă dintr-un ansamblu de mâner de ușă are o funcție specifică, dimensiuni standardizate și caracteristici de performanță definite. Placa de fixare determină securitatea împotriva pătrunderii forțate. Șurubul de blocare determină cât de fiabil rămâne ușa închisă. Cilindrul determină rezistența la cules și găurire. Materialul și finisajul mânerului determină longevitatea și estetica. Niciuna dintre aceste decizii nu trebuie luată izolat - fiecare parte trebuie să fie potrivită cu celelalte și cu construcția ușii pentru ca ansamblul complet să funcționeze conform intenției.

Indiferent dacă înlocuiți un arbore uzat, actualizați o placă de fixare de calitate pentru constructor la un model de securitate, obțineți o sculă potrivită pentru un proiect de arhitectură sau pur și simplu diagnosticați motivul pentru care un mâner se simte slăbit, cunoștințele de anatomie din acest ghid oferă baza pentru a le face corect de prima dată.
